    Intercambiador de calor sanitario de tubo dentro de tubo

    Ha sido diseñado para el enfriamiento de agua para inyección (WFI) a caudales inferiores a 1500 L/h. Su diseño de tubo interno y externo concéntricos garantiza un enfriamiento rápido, requiere un mantenimiento mínimo y elimina el riesgo de contaminación cruzada entre el producto y los fluidos de trabajo.

    Especificaciones
    Modelo Caudal Temperatura
    TIT HEP01 0-1000 L/h Enfriado de 85 ℃ a 40 ℃ mediante agua que ingresa a 7 ℃
    TIT HEP02 1000-1500 L/h Enfriado de 85 ℃ a 40 ℃ mediante agua que ingresa a 7 ℃
    Principio de funcionamiento
    Principio de funcionamiento
    Principio de funcionamiento

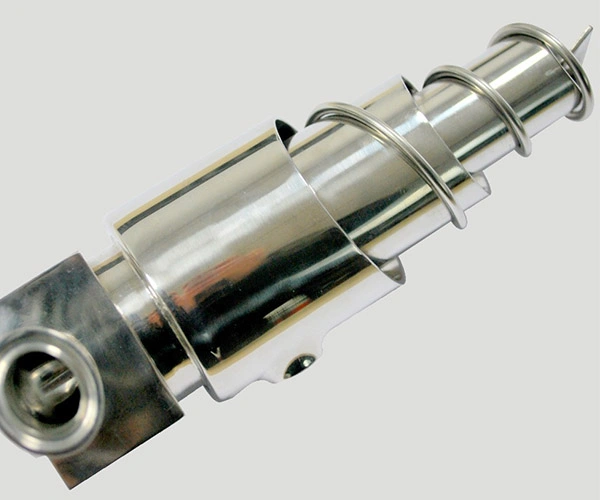

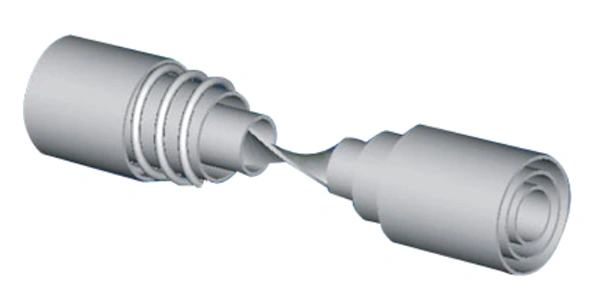

    • Está diseñado con tres capas de tubos de acero sin costura integrados en una sola pieza, sin soldaduras internas, lo que elimina cualquier riesgo de fugas. Un dispositivo de agitación en la zona del refrigerante mejora la transferencia de calor, mientras que el lado del producto se mantiene libre de ángulos muertos y ranuras.

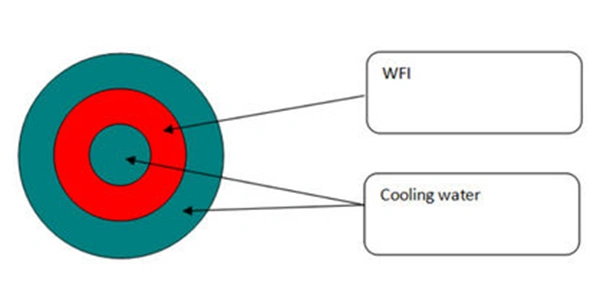

    • El flujo del producto se realiza por el canal central, mientras que el refrigerante circula por las capas interna y externa. Los tubos curvados en forma de U permiten absorber la expansión térmica generada durante el calentamiento, enfriamiento o esterilización por vapor con grandes diferencias de temperatura. Además, el flujo a contracorriente maximiza la eficiencia de transferencia de calor y el rango de enfriamiento.

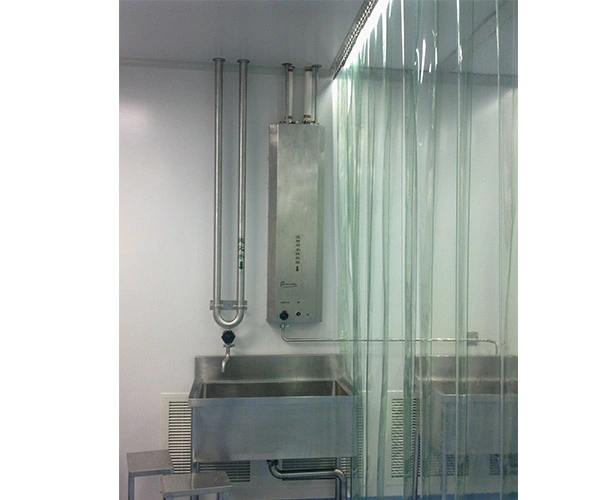

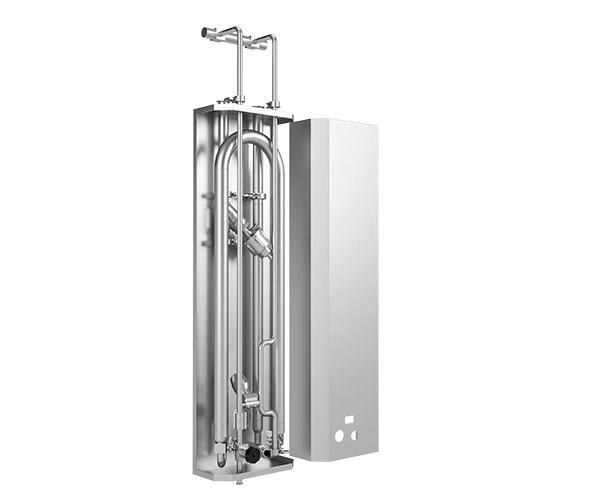

    • El intercambiador se puede suministrar como unidad individual o como sistema modular completo, que incluye el intercambiador de calor, una carcasa externa, un conjunto de válvulas y una interfaz de tubo de Pitot personalizada para su conexión al sistema de tuberías principal. La opción modular facilita la instalación y el mantenimiento.
    Ventajas
    • Sin soldadura interna, eliminando riesgos de fugas internas. Superficies electropulidas en contacto con el producto, con acabado Ra < 0.5 µm.
    • Alta eficiencia térmica, con rápida transferencia de calor en 10 s.
    • Indicador de temperatura de salida, que protege a los operadores.
    • Diseño compacto y modular, ideal para sistemas WFI, optimizando el espacio.
    • Interfaz forjada especial, que asegura el drenaje completo del producto.
    • Fácil esterilización en línea mediante vapor o agua caliente.
    • Sistema de documentación completo para trazabilidad.
    • Cuerpo principal libre de mantenimiento.
    • Intercambiador en forma de U, resistente a la deformación por cambios de temperatura.
    Aplicaciones comunes
    • Sistema de intercambio de calor para la industria química
    • Sistema de intercambio de calor para plantas de procesamiento de alimentos
    • Sistema de intercambio de calor para la industria del gas
    • Sistema de intercambio de calor para la industria metalúrgica
